Dobrze zaprojektowana instalacja elektryczna w budynku decyduje nie tylko o wygodzie, ale też o bezpieczeństwie domowników i kosztach późniejszych przeróbek. Poniżej wyjaśniam, z jakich elementów składa się domowa sieć zasilająca, jak planować obwody, jakie zabezpieczenia mają sens, ile to zwykle kosztuje i kiedy stary układ przestaje spełniać swoje zadanie.
Najważniejsze rzeczy, które warto ustalić przed rozpoczęciem prac
- Najpierw planuje się obciążenia i układ pomieszczeń, a dopiero potem prowadzi przewody oraz dobiera zabezpieczenia.
- Najwięcej problemów powoduje zbyt mała liczba obwodów i brak miejsca na przyszłe urządzenia.
- Bezpieczeństwo opiera się na trzech filarach: uziemieniu, ochronie nadprądowej i ochronie różnicowoprądowej.
- Orientacyjny koszt zależy głównie od liczby punktów, standardu osprzętu i tego, ile zabezpieczeń trzeba zamontować w rozdzielnicy.
- Przy starszych budynkach sygnałem alarmowym są przegrzewające się gniazda, częste wyzwalanie zabezpieczeń i brak żyły ochronnej.
Z czego składa się domowa sieć zasilająca
W praktyce patrzę na nią jak na system, a nie zbiór przypadkowych przewodów. Od strony budynku zaczyna się od układu zasilania i pomiaru, a dalej przechodzi w rozdzielnicę, obwody końcowe, osprzęt i zabezpieczenia, które mają chronić ludzi oraz sprzęt. Przepisy wymagają, aby taki układ zapewniał dostawę energii o odpowiednich parametrach oraz ochronę przed porażeniem, przepięciem i pożarem.
| Element | Za co odpowiada | Co zwykle sprawdzam |
|---|---|---|
| Rozdzielnica | Rozdziela zasilanie na obwody i mieści zabezpieczenia | Czy jest czytelnie opisana i ma zapas miejsca |
| Obwody | Zasilają osobne grupy odbiorników | Czy kuchnia, łazienka i sprzęty dużej mocy nie wiszą na jednym przewodzie |
| Przewody | Przenoszą energię do punktów poboru | Czy przekrój i sposób prowadzenia pasują do obciążenia |
| Uziemienie i PE | Odprowadzają niebezpieczne napięcia do ziemi | Czy są ciągłe i mają potwierdzone pomiary |
| Ochronniki przepięć | Chronią elektronikę przed skokami napięcia | Czy dobrano je do realnego ryzyka i typu budynku |
W nowoczesnym budynku nie traktuję rozdzielnicy jako dodatku, tylko jako centrum całej instalacji. To właśnie tam najłatwiej zobaczyć, czy projekt był przemyślany, czy tylko „da się jakoś podłączyć wszystko naraz”. Następny krok to rozplanowanie obwodów tak, by ten układ był naprawdę wygodny w użyciu.

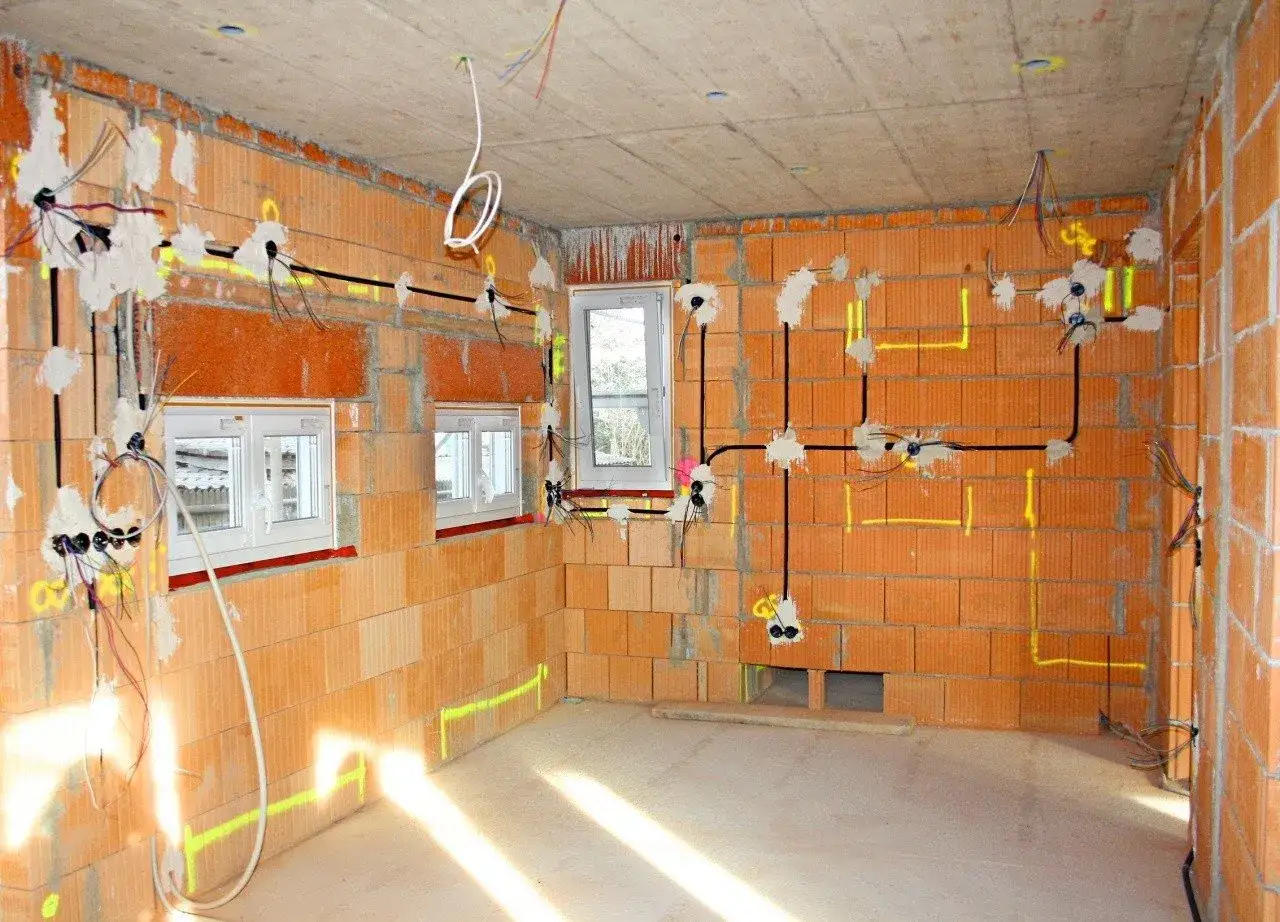

Jak rozplanować obwody, żeby uniknąć kłopotów po odbiorze
Największy błąd, jaki widzę na budowach, to próba oszczędzania na liczbie obwodów. Później kończy się to wybijaniem zabezpieczeń, trudnym serwisem i poprawkami po tynkach. Dobrze zaplanowany układ zasilania nie powinien zmuszać do zgadywania, który bezpiecznik wyłączył pół domu.
W praktyce dzielę instalację na logiczne grupy: oświetlenie, gniazda ogólne, kuchnię, łazienkę, urządzenia o większej mocy, garaż, zewnętrzne punkty zasilania i automatykę budynkową. Taki podział ma dwa efekty. Po pierwsze, awaria jednego obwodu nie unieruchamia całego domu. Po drugie, łatwiej dobrać zabezpieczenia do realnego obciążenia.
- W kuchni oddzielam sprzęty pracujące długo lub z dużą mocą, zwłaszcza płytę, piekarnik, zmywarkę i lodówkę.
- W łazience i pralni wolę własne obwody, bo to strefy o podwyższonym ryzyku i dużej wilgotności.
- Oświetlenie rozdzielam tak, aby awaria jednego bezpiecznika nie gasiła całej kondygnacji.
- Na etapie projektu zostawiam rezerwę na ładowarkę do auta, klimatyzację, pompę ciepła albo automatykę bramy.
- Gniazda w salonie i sypialniach planuję z zapasem, bo liczba urządzeń rośnie szybciej niż metraż.
Jeśli budynek ma być elastyczny przez lata, nie myślę tylko o dzisiejszych potrzebach. Najtańsza poprawka to ta, którą robi się jeszcze przed zamknięciem ścian. Gdy układ jest już zaplanowany, trzeba dobrać zabezpieczenia, które faktycznie zwiększą bezpieczeństwo, a nie tylko wypełnią miejsce w rozdzielnicy.
Jakie zabezpieczenia naprawdę mają znaczenie
Tu nie warto iść na skróty. Sam przewód nie wystarcza, jeśli nie ma odpowiedniej ochrony przed przeciążeniem, zwarciem, porażeniem i przepięciami. W budynkach mieszkalnych i usługowych to właśnie zestaw zabezpieczeń robi największą różnicę, nie sam „gruby kabel”.
| Element ochrony | Po co jest | Na co zwracam uwagę |
|---|---|---|
| Wyłącznik nadprądowy | Chroni przewody przed przeciążeniem i zwarciem | Musi być dobrany do przekroju przewodów i spodziewanego obciążenia |
| RCD, czyli wyłącznik różnicowoprądowy | Odłącza obwód przy upływie prądu, zmniejszając ryzyko porażenia | W praktyce bardzo często stosuje się czułość 30 mA w obwodach użytkowych |
| SPD, czyli ochronnik przepięć | Chroni elektronikę przed skokami napięcia | Jest szczególnie ważny tam, gdzie jest dużo sprzętu elektronicznego i automatyki |
| PE i uziemienie | Tworzą podstawę ochrony przeciwporażeniowej | Bez rzetelnych pomiarów nie ma mowy o bezpiecznym użytkowaniu |
W większych obiektach dochodzą jeszcze rozwiązania rezerwowe. Jeżeli budynek ma spełniać wyższe wymagania bezpieczeństwa, potrzebne bywają dwa niezależne źródła zasilania i oświetlenie awaryjne. W praktyce oznacza to, że projekt trzeba dopasować do funkcji obiektu, a nie tylko do liczby pokoi. A skoro o rozwiązaniach mowa, następne pytanie zwykle brzmi: ile to kosztuje.
Ile kosztuje wykonanie i od czego zależy wycena
W cennikach KB.pl montaż nowego punktu elektrycznego to zwykle 150–260 zł za samą robociznę, przeniesienie punktu 100–180 zł, a montaż gniazdka 35–60 zł. To dobre przypomnienie, że cena nie bierze się z samego metrażu, tylko z liczby punktów i skomplikowania prac. Jeśli do tego dochodzi bruzdowanie, dodatkowa rozdzielnica albo bardziej rozbudowane zabezpieczenia, budżet szybko rośnie.
| Powierzchnia domu | Przyjęta liczba punktów | Orientacyjny koszt całego wykonania |
|---|---|---|
| 100 m2 | 80 | 16 000 zł |
| 140 m2 | 110 | 22 000 zł |
| 200 m2 | 142 | 28 400 zł |
Na cenę najmocniej wpływają cztery rzeczy: liczba punktów, długość tras kablowych, standard osprzętu i liczba zabezpieczeń w rozdzielnicy. Do tego dochodzą rozwiązania dodatkowe, takie jak smart home, osobne obwody dla ogrzewania, garażu i ogrodu, a także osprzęt bryzgoszczelny w łazience czy na zewnątrz. W budynkach wielorodzinnych i usługowych koszt potrafi wzrosnąć jeszcze bardziej, bo dochodzą systemy alarmowe, kontrola dostępu, automatyka pożarowa i większa liczba obwodów.
W starszych obiektach z kolei ważniejsze od kosztu bywa to, czy w ogóle warto jeszcze modernizować istniejący układ. I właśnie temu warto przyjrzeć się od razu po wstępnej wycenie.
Kiedy modernizacja starego układu staje się koniecznością
Nie czekam, aż instalacja zacznie „prosić o wymianę”. Jeśli budynek ma starą, dwuprzewodową sieć bez żyły ochronnej, z aluminiowymi przewodami, topikowymi bezpiecznikami i bez RCD, traktuję ją jako układ do pilnej oceny. Taki system bywa jeszcze używalny, ale zwykle nie daje poziomu bezpieczeństwa, którego dziś oczekujemy.
GUNB przypomina, że co najmniej raz na 5 lat trzeba sprawdzić nie tylko stan połączeń i osprzętu, ale też zabezpieczenia, środki ochrony przed porażeniem, oporność izolacji i uziemienie. To nie jest formalność do odhaczenia. Jeśli podczas takiej kontroli wychodzą problemy, poprawki warto robić od razu, bo ich odkładanie zwykle kończy się większym remontem.
- Przegrzewające się gniazda i łączniki to sygnał, że coś jest nie tak z połączeniami albo obciążeniem.
- Częste wyzwalanie zabezpieczeń zwykle oznacza zbyt małą liczbę obwodów lub zły dobór aparatów.
- Mruganie światła przy starcie sprzętów bywa objawem przeciążenia albo słabych styków.
- Brak miejsca w rozdzielnicy utrudnia jakąkolwiek rozbudowę, nawet jeśli sama sieć jeszcze działa.
- Remont kuchni, łazienki albo poddasza to dobry moment, żeby ocenić całość, a nie tylko „ten jeden pokój”.
Jeśli modernizacja ma sens, wolę robić ją etapami, ale według jednego planu. Drobne poprawki bez projektu często kończą się mieszanką starych i nowych rozwiązań, która wygląda dobrze tylko do pierwszej poważniejszej awarii. Kiedy układ jest już poprawiony lub wymieniony, zostaje odbiór i kilka prostych testów, które oszczędzają nerwy po zamknięciu ścian.
Co sprawdzam przed odbiorem, żeby nie wracać do kucia ścian
Przed odbiorem patrzę przede wszystkim na dokumentację, pomiary i logikę całego układu. Jeśli coś jest nieopisane, nieprzetestowane albo „na oko wygląda dobrze”, to dla mnie jeszcze nie jest gotowe. W budynku, który ma działać latami, porządek w elektryce jest równie ważny jak estetyka wykończenia.
- Protokół pomiarów powinien potwierdzać ciągłość przewodów ochronnych, skuteczność ochrony i stan izolacji.
- Każdy obwód musi być opisany w rozdzielnicy tak, by po latach dało się go szybko zidentyfikować.
- RCD warto przetestować na miejscu, a nie tylko „założyć, że działa”.
- W rozdzielnicy dobrze mieć rezerwę miejsca na przyszłe moduły i zabezpieczenia.
- Warto też dostać schemat powykonawczy, bo przy remoncie albo awarii oszczędza to mnóstwo czasu.
Jeśli któryś z tych punktów wypada słabo, poprawiam to przed odbiorem. Po wykończeniu ścian każda zmiana kosztuje więcej, a przy tej branży najdroższe bywają nie same materiały, tylko kucie, poprawki i niepotrzebny chaos. Dlatego w budynku na lata najbardziej opłaca się nie „jakoś to zrobić”, tylko od początku ułożyć cały system rozsądnie i z zapasem.
