W instalacjach trójfazowych kolory faz są prostym kodem bezpieczeństwa, a nie detalem estetycznym. Poniżej wyjaśniam, jakie barwy obowiązują w nowych instalacjach, jak odróżnić przewód neutralny od ochronnego, co oznacza PEN i dlaczego w starszych budynkach sama izolacja nigdy nie wystarcza do oceny obwodu.
Najważniejsze informacje o oznaczeniach przewodów w instalacji trójfazowej
- W nowej instalacji trójfazowej przewody fazowe mają zwykle kolory brązowy, czarny i szary.
- Przewód neutralny to niebieski, a ochronny żółto-zielony.
- Przewód PEN łączy funkcję ochronną i neutralną, dlatego ma oznaczenie zielono-żółte z niebieskimi końcówkami.
- W starszych budynkach kolor izolacji bywa mylący, bo instalacje były wykonywane według różnych standardów i po wielu przeróbkach.
- Przy remoncie albo odbiorze mieszkania nie wolno ufać tylko barwie przewodu, trzeba ją potwierdzić pomiarem.
- W obwodach trójfazowych kolejność faz ma znaczenie zwłaszcza przy silnikach, pompach i urządzeniach z ruchem obrotowym.
Jakie barwy mają przewody fazowe w nowej instalacji

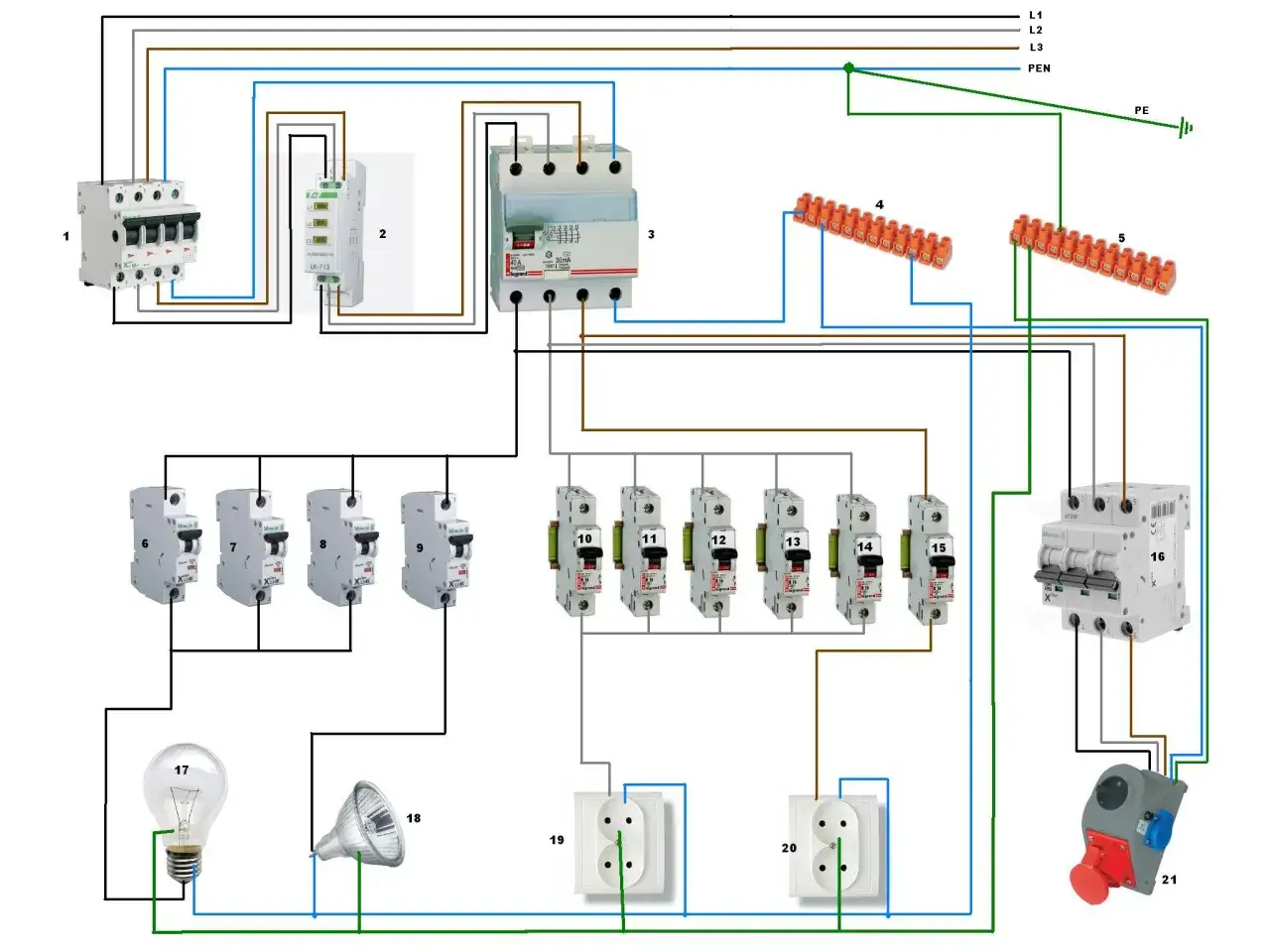

W praktyce najprościej zapamiętać jedną rzecz: w nowym układzie trójfazowym przewody fazowe oznacza się kolejno jako L1, L2 i L3, a ich izolacja ma barwy brązową, czarną i szarą. To standard, który porządkuje pracę w rozdzielnicy, ułatwia montaż osprzętu i ogranicza ryzyko pomyłki podczas serwisu.
Dopełnieniem tego zestawu są jeszcze dwa przewody, bez których instalacja w budynku nie będzie poprawna: N, czyli przewód neutralny w kolorze niebieskim, oraz PE, czyli przewód ochronny żółto-zielony. W prostym ujęciu wygląda to tak:
| Oznaczenie | Kolor izolacji | Rola w instalacji |
|---|---|---|
| L1 | Brązowy | Pierwsza faza zasilania |
| L2 | Czarny | Druga faza zasilania |
| L3 | Szary | Trzecia faza zasilania |
| N | Niebieski | Przewód neutralny |
| PE | Żółto-zielony | Przewód ochronny |
| PEN | Żółto-zielony z niebieskimi końcówkami | Przewód ochronno-neutralny |
Ja w takich przypadkach zawsze zwracam uwagę nie tylko na kolor, ale też na logikę całego obwodu. Jeśli w gnieździe 400 V widzę trzy fazy, neutralny i ochronny, układ powinien dać się łatwo opisać i później bez problemu odczytać na schemacie. To prowadzi wprost do drugiego ważnego pytania: kiedy barwa przewodu przestaje być wiarygodną wskazówką.

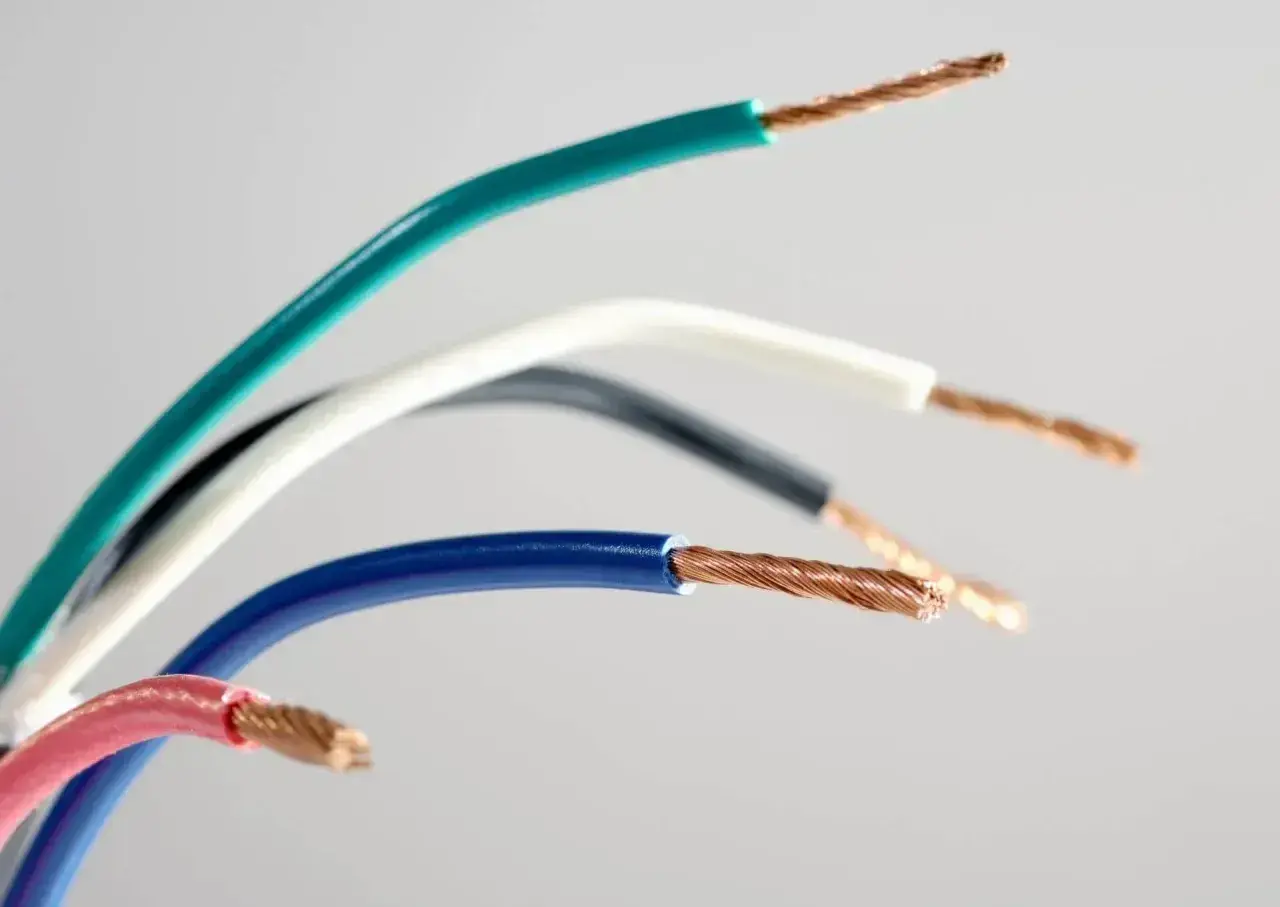

Dlaczego w starszych budynkach kolor bywa mylący
W starszych blokach, kamienicach i domach jednorodzinnych po kilku remontach przewody rzadko tworzą idealny, „książkowy” obraz. Instalacja mogła być dokładana etapami, modernizowana fragmentami albo naprawiana przez różnych wykonawców, którzy korzystali z innych materiałów i innych zwyczajów oznaczania żył. Efekt jest prosty: izolacja może wyglądać znajomo, ale w rzeczywistości nie zawsze pełni dziś tę samą funkcję, którą sugeruje jej barwa.
Najczęstsze przypadki, które widzę w praktyce, to:
- stare odcinki z przewodami o kolorach już niestosowanych w nowych instalacjach,
- mieszanie nowego kabla z fragmentem starego obwodu bez czytelnego oznaczenia końców,
- obecność jednego wspólnego przewodu PEN zamiast oddzielnych N i PE,
- próby „dopasowania” kolorów do osprzętu zamiast do funkcji przewodu.
W budynkach wielorodzinnych problem ten widać szczególnie na styku części wspólnych i lokali użytkowych. Korytarz może mieć już nową rozdzielnicę, a mieszkanie za ścianą wciąż opierać się na starej logice połączeń. Dlatego przy starszym obiekcie kolor traktuję tylko jako wskazówkę, a nie dowód. Dopiero sprawdzenie ciągłości, schematu i napięcia pokazuje prawdziwy stan instalacji.
To właśnie ten moment rozróżnia poprawny odbiór od zgadywania, więc naturalnie przechodzimy do tego, jak czytać przewody w gniazdach 400 V i w rozdzielnicach.
Jak czytać przewody w gniazdach 400 V i rozdzielnicach
W budynkach najczęściej spotykam trzy praktyczne scenariusze: gniazdo siłowe 400 V, zasilanie urządzenia trójfazowego oraz rozdzielnicę, w której trzeba szybko ustalić funkcję każdej żyły. Tutaj liczy się nie tylko kolor, ale też to, czy instalacja zasila silnik, grzałkę, płytę indukcyjną czy klimatyzację.
| Sytuacja | Co sprawdzam | Dlaczego to ważne |
|---|---|---|
| Płyta indukcyjna, piekarnik, centrala wentylacyjna | Czy są L1, L2, L3, N i PE | Błędne podłączenie może wywołać awarię albo ograniczyć moc urządzenia |
| Silnik, pompa, brama garażowa, wentylator | Czy zachowana jest kolejność faz | Odwrotna kolejność może zmienić kierunek obrotów |
| Rozdzielnica po modernizacji | Czy przewody są opisane zgodnie ze schematem | Bez opisu łatwo pomylić obwody podczas serwisu |
W instalacjach trójfazowych napięcie między fazami wynosi zwykle 400 V, a między fazą i przewodem neutralnym 230 V. To dlatego urządzenia odbiorcze muszą być dobrane nie tylko do samego zasilania, ale też do sposobu jego rozłożenia. Dla prostych odbiorników grzejnych kolejność faz często nie ma dużego znaczenia, ale przy silnikach i napędach ma już bardzo duże.
Ja przy takich odbiorach zawsze zaczynam od dokumentacji, a dopiero potem patrzę na barwy. Jeżeli opis w rozdzielnicy mówi jedno, a przewody pokazują coś innego, to nie jest drobna rozbieżność, tylko sygnał ostrzegawczy. To właśnie prowadzi do typowych błędów, które najłatwiej przeoczyć podczas remontu.
Najczęstsze błędy przy remoncie i odbiorze instalacji
Wbrew pozorom największe problemy nie biorą się z „egzotycznych” usterek, tylko z kilku powtarzalnych pomyłek. Kiedy ktoś robi instalację szybko, bez pełnego schematu albo na podstawie starego kabla, kolor przestaje pomagać i zaczyna wprowadzać w błąd.
| Błąd | Skutek | Lepsze rozwiązanie |
|---|---|---|
| Użycie niebieskiego przewodu jako fazy | Ryzyko pomyłki przy serwisie i naruszenie standardu oznaczeń | Zostawić niebieski dla N i dobrać inny kolor do L |
| Przeznaczenie żółto-zielonego przewodu do innej funkcji niż ochronna | Duże ryzyko błędnego odczytu i zagrożenie bezpieczeństwa | Żółto-zielony zostawić wyłącznie dla PE lub PEN zgodnie z układem |
| Łączenie nowych i starych odcinków bez opisów | Brak czytelności po kilku miesiącach lub latach | Opisać oba końce przewodu i uzupełnić schemat |
| Zakładanie, że kolor mówi wszystko | Fałszywe poczucie bezpieczeństwa | Zawsze potwierdzić funkcję przewodu pomiarem |
| Ignorowanie kolejności faz przy napędach | Nieprawidłowy kierunek pracy urządzenia | Sprawdzić sekwencję faz przed uruchomieniem |
W budynkach mieszkalnych taki błąd potrafi długo pozostać niewidoczny, bo obwód działa „jakoś” i nikt nie zagląda do rozdzielnicy. Problem wychodzi dopiero przy awarii, wymianie osprzętu albo odbiorze lokalu. Dlatego przy modernizacji wolę poświęcić dodatkowe 15 minut na weryfikację niż później poprawiać całość pod presją czasu.
To naturalnie prowadzi do najważniejszej części dla właściciela, inwestora albo osoby odbierającej mieszkanie po remoncie: jak podejść do instalacji tak, żeby nie zostać z samymi przypuszczeniami.
Jak bezpiecznie podejść do modernizacji instalacji w budynku
Jeśli remont obejmuje kuchnię, łazienkę, garaż albo lokal usługowy, traktuję instalację elektryczną jako element, który trzeba opisać równie starannie jak ściany czy posadzki. Sam kolor przewodu nie daje jeszcze pewności, ale razem z dokumentacją, oznaczeniami i pomiarami tworzy już pełny obraz.
- Sprawdź, czy instalacja jest wykonana w układzie z oddzielnym N i PE, czy nadal występuje wspólny PEN.
- Poproś o schemat rozdzielnicy i protokół z pomiarów po zakończeniu prac.
- Oznacz końce przewodów po obu stronach, zwłaszcza w puszkach i szafkach technicznych.
- Nie opieraj decyzji o podłączeniu urządzenia wyłącznie na barwie izolacji.
- Przy urządzeniach trójfazowych sprawdź kolejność faz przed uruchomieniem.
W realiach rynku nieruchomości to ma większe znaczenie, niż wiele osób zakłada. Przy zakupie mieszkania z drugiej ręki nieczytelna instalacja bywa dla mnie powodem do dokładniejszego sprawdzenia kosztów przyszłego remontu, a nie tylko dodatkową ciekawostką techniczną. Z perspektywy właściciela oznacza to prostą rzecz: im lepiej opisana instalacja, tym mniej niespodzianek przy odbiorze, serwisie i późniejszej sprzedaży.
Na końcu i tak wracam do jednej zasady: w elektryce najpierw potwierdza się funkcję przewodu, a dopiero potem ufa kolorowi. To właśnie odróżnia bezpieczny odbiór od zgadywania przy otwartej rozdzielnicy.
Co warto zapamiętać przed odbiorem lub zakupem mieszkania z instalacją trójfazową
Jeśli miałbym zostawić tylko jedną praktyczną wskazówkę, powiedziałbym tak: barwa przewodu ma pomagać, ale nie może zastępować pomiaru. W nowym układzie trójfazowym brązowy, czarny i szary oznaczają fazy, niebieski to neutralny, a żółto-zielony jest zarezerwowany dla ochrony. Gdy pojawia się PEN, trzeba spojrzeć na cały układ, a nie tylko na pojedynczy odcinek kabla.
W starszych budynkach, zwłaszcza po wielu remontach, kolorystyka potrafi być historyczną mieszanką kilku standardów. Dlatego przed odbiorem prac, zakupem lokalu albo modernizacją rozdzielnicy zawsze warto sprawdzić dokumentację, wykonać pomiar i opisać obwody od nowa. To niewielki koszt w porównaniu z błędami, które ujawniają się dopiero po uruchomieniu urządzeń.
Jeżeli instalacja budzi wątpliwości, traktuję to nie jako drobny detal, ale jako sygnał do pełniejszego przeglądu. W budynku daje to po prostu więcej bezpieczeństwa i mniej ryzyka, że kolor przewodu okaże się tylko pozorem porządku.
